参数介绍
|
型式 |
螺距 P |
D |
Li |
Di |
T |
P.C.D. |
K |
W |
W1 |
动态容许 推力（kN） |
重量（g） |
||||
|
Type |
d |
M-MTSFR M-MTSFL |
M-MTSNR M-MTSNL |
M-MTSGR M-MTSGL |
M-MTSCR |
||||||||||
|

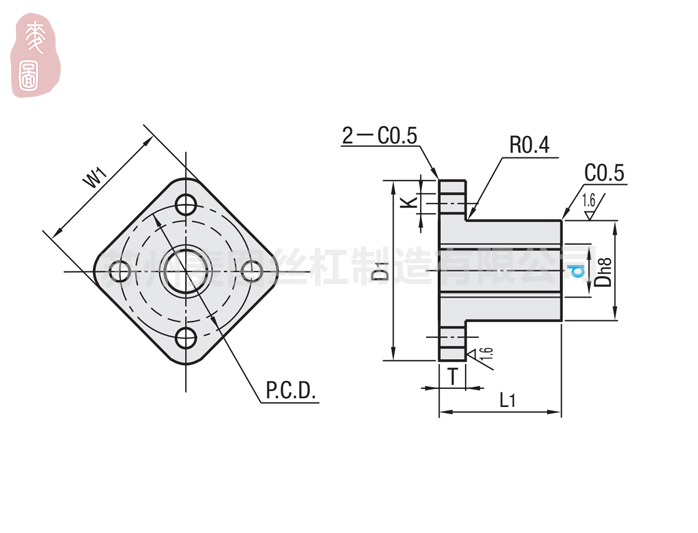

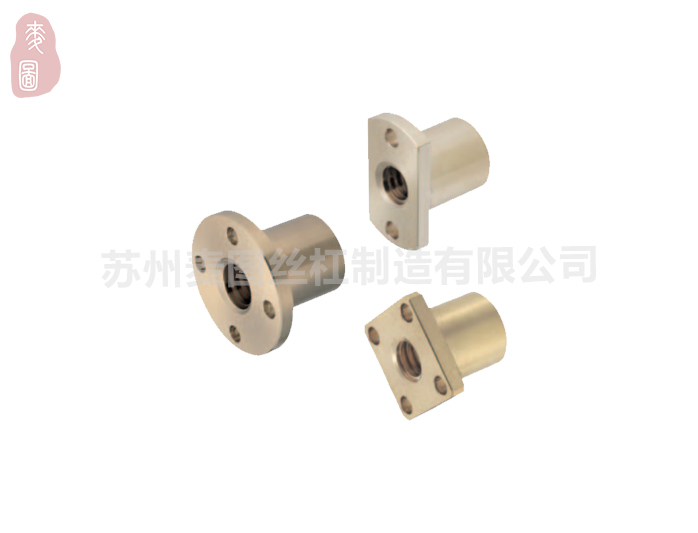

圆法兰型 M-MTSFR M-MTSFL 两面切割法兰• 2孔型 M-MTSNR M-MTSNL 两面切割法兰• 4孔型 M-MTSGR M-MTSGL 方法兰型 M-MTSCR E方法兰型仅有带*符号的尺寸 Ed8仅限M-MTSFR • M-MTSNR |
-8 |
1.5 |
15 |
20 |
30 |
5 |
22 |
4.3 |
－ |
－ |
1.47 |
41 |
33 |
－ |
－ |
|
10 |
2 |
20 |
24 |
36 |
|
26 |
|
22 |
－ |
2.55 |
80 |
66 |
67 |
－ |
|
|
12 |
|
22 |
30 |
44 |
|
31 |
5.4 |
24 |
－ |
3.92 |
120 |
95 |
96 |
－ |
|
|
＊14 |
3 |
|
|
|
|
|
|
|
33 |
4.9 |
110 |
85 |
86 |
91 |
|
|
＊16 |
|
28 |
35 |
51 |
6 |
38 |
6.6 |
30 |
38 |
6.67 |
200 |
169 |
172 |
169 |
|
|
18 |
4 |
32 |
40 |
56 |
|
42 |
|
34 |
－ |
8.72 |
260 |
219 |
220 |
－ |
|
|
＊20 |
|
|
|
|
|
|
|
|
42 |
9.81 |
260 |
219 |
220 |
224 |
|
|
＊22 |
5 |
36 |
50 |
61 |
7 |
47 |
|
40 |
47 |
12.36 |
410 |
357 |
364 |
366 |
|
|
＊25 |
|
|
|
|
|
|
|
|
|
14.22 |
350 |
290 |
297 |
306 |
|
|
＊28 |
|
44 |
56 |
76 |
8 |
58 |
9 |
48 |
58 |
17.95 |
630 |
538 |
546 |
548 |
|
|
＊32 |
6 |
|
|
|
|
|
|
|
|
21.08 |
580 |
490 |
498 |
498 |
|
|
36 |
|
52 |
60 |
84 |
|
66 |
|
56 |
－ |
25.78 |
820 |
719 |
728 |
－ |
|
|
40 |
|
58 |
70 |
98 |
10 |
76 |
11 |
62 |
－ |
33.83 |
1250 |
1034 |
1044 |
－ |
|
|
50 |
8 |
68 |
80 |
109 |
|
85 |
|
72 |
－ |
40.31 |
1631 |
1350 |
1362 |
－ |
|
