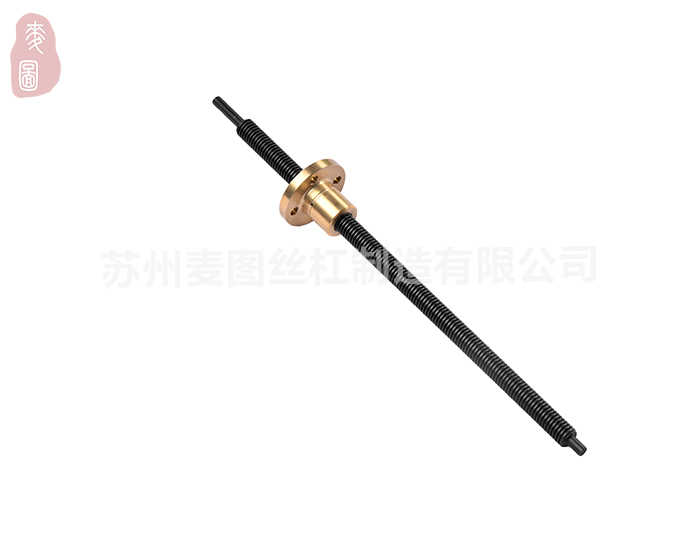

梯形丝杠规格表-公制

参数介绍

公称直径 导程 螺距 头数 左旋规格 螺纹高度 外径 中径 底径 最大加工
直径 		传动效率（%）
最大 最小 最大 最小 最大 最小 塑料螺母 青铜螺母
4 1 1 1
0.71 4.71 - - - 3.29 - 3 38 27
2 1 2
0.5 4.2 - - - 3.2 - 3 56 43
5 5 1.25 4
0.9 5.4 - - - 3.6 - 3 70 58
10 2.5 6
0.71 5.71 - - - 4.29 - 4 76 65
15 2.5 16
0.71 4.71 - - - 3.29 - 3 76 64
20 1.25 1
0.5 6 - - - 5 - 5 77 64
6 1 1 1
0.71 6 - - - 4.58 - 4 32 22
1.5 1.5 1
1 6 - - - 4 - 4 42 31
2 2 2
1.015 6 - - - 3.97 - 3 49 37
3 1.5 2
0.95 6 - - - 4.1 - 4 58 46
5 2.5 4
0.99 6 - - - 4.02 - 4 68 56
9 2.25 4
0.99 6 - - - 4.02 - 4 76 64
10 2.5 4
1.015 6 - - - 3.97 - 3 77 66
18 4.5 20
0.99 6 - - - 4.02 - 4 77 64
25 1.25 1
0.55 7.4 - - - 6.3 - 6 25 64
8 1 1 1 √
 0.5 8 - - - 7 - 7 34 17
1.5 1.5 1
0.9 8 7.85 7.183 7.013 6.2 6.1 6 42 24
2 2 2
1.25 8 - - - 5.5 - 5 58 30
4 2 4
1.25 8 - - - 5.5 - 5 74 45
10 2.5 4
1.35 8.2 - - - 5.5 - 5 75 62
12 3 6
1.2 8 - - - 5.6 - 5 77 64
15 2.5 6
1.35 8.2 - - - 5.5 - 5 77 66
24 4 24
1.2 8 - - - 5.6 - 5 76 64
30 1.25 5
0.55 8.6 - - - 7.5 - 7 77 64
10 1 1 1
0.56 8.9 - - - 8.88 - 5 21 14
1.4 1.4 1
0.915 10 - - - 7.7 - 8 28 20
1.5 1.5 1
0.9 9.53 9.85 9.18 9.01 8.2 9.1 7 29 20
2 2 1
1.25 10 9.82 8.929 8.739 7.5 7.3 8 36 25
3 3 1
1.75 10 9.8 8.415 8.191 5.84 6.3 7 47 35
3 1.5 2
0.805 10 - - - 7.92 - 5 45 33
4 2 2
2.25 9.53 9.82 8.929 8.716 7.5 7.3 7 55 42
5 2.5 2
1.385 10 - - - 6.76 - 7 59 46
6 1.5 4
0.9 9.53 - - - 7.9 - 6 61 48
10 2.5 4
1.45 10 - - - 7.23 - 7 71 59
10 1.25 8
1.45 10 - - - 9.2 - 7 70 58
12 3 4
0.8 10 - - - 7.1 - 8 73 62
15 3 5
1.44 10 - - - 7.1 - 7 75 64
20 2.5 8
0.6 10 - - - 9.4 - 7 77 66
25 2.5 10
1.3 10 - - - 6.65 - 8 77 65
35 1.25 28
1.41 9.53 - - - 8.9 - 6 76 70
50 5 10
2 10.1 - - - 7.4 - 8 71 55
12 2 2 1
1.21 12 11.82 10.93 8.94 9.58 9.3 8 31 22
2.5 2.5 1
1.485 12.7 - - - 9.73 - 9 35 25
3 3 1
1.75 12 11.76 10.42 10.19 8.5 8.3 8 41 30
4 2 2
1.33 12 -
- 9.34 - 9 47 35
5 2.5 2
1.55 12 - - - 8.9 - 8 53 41
6 3 2
1.75 12 11.76 10.42 10.16 8.5 8.3 8 58 45
9 3 3
1.92 12 - - - 8.16 - 8 66 54
10 2.5 4
1.715 12.62 - - - 9.19 - 9 67 55
15 3 5
1.5 12.2 - - - 9.2 - 9 73 62
15 2.5 6
1.65 12 - - - 8.7 - 8 74 62
16 3.2 5
1.6 12.7 - - - 9.5 - 9 73 62
18 3 6
1.5 12 - - - 9 - 9 75 64
25 5 5
1.95 11.9 - - - 8 - 8 77 66
25 2.5 10
1.4 12 - - - 9.2 - 9 77 66
45 3 15
1.2 12 - - - 9.6 - 9 76 62
45 1.25 36
0.7 12.8 - - - 11.4 - 11 76 64


公称直径 导程 螺距 头数 左旋规格 螺纹高度 外径 中径 底径 最大加工
直径 		传动效率（%）
最大 最小 最大 最小 最大 最小 塑料螺母 青铜螺母
14 2 2 1
1.25 14 13.82 12.93 12.73 11.5 11.3 11 28 19
3 3 1 √ 1.75 14 13.76 12.42 12.19 10.5 10.3 10 37 27
4 4 1
2.25 14 13.8 11.9 11.64 9.5 9.3 9 45 33
6 3 2
1.75 14 13.76 12.42 12.16 10.5 10.3 10 54 41
8 4 2
2.15 14 - - - 9.7 - 9 61 48
10 2.5 4
1.625 13.62 - - - 10.37 - 10 65 53
12 4 3
2.15 14 - - - 9.7 - 9 68 56
18 3 6
1.45 14.3 - - - 11.4 - 11 73 62
30 5 6
1.9 13.9 - - - 10.1 - 10 77 66
16 2 2 1
1.25 16 15.82 14.93 14.73 13.5 13.3 13 25 17
3 3 1 √ 1.5 16 - - - 13 - 13 34 24
4 4 1
2.25 16 15.7 13.91 -13.64 11.5 11.3 11 41 30
5 2.5 2
1.9 16 - - - 12.2 - 12 46 34
8 4 2
2.25 16 15.7 13.91 13.61 11.5 11.3 11 58 45
16 4 4
2.25 16 - - - 11.5 - 11 71 59
16 2.29 7
1.7 16 - - - 12.6 - 12 70 58
21 3 7
1.45 16.5 - - - 13.6 - 13 73 62
25 5 5
2.25 16 - - - 11.5 - 11 76 64
35 5 7
1.9 15.9 - - - 12.1 - 12 77 66
90 5 18
1.35 17 - - - 14.3 - 14 71 55
18 2 2 1
1.25 18 17.82 16.93 16.73 15.5 15.3 15 23 15
4 4 1 √ 2.25 18 17.7 15.91 15.64 13.5 13.3 13 38 27
8 4 2
2.25 18 17.7 15.91 15.61 13.5 13.3 13 54 42
16 4 4
1.85 18 - - - 14.3 - 14 68 56
18 4.5 4
1.8 18 - - - 14.4 - 14 70 58
24 3 8
1.5 18.7 - - - 15.7 - 15 73 62
40 5 8
1.9 17.9 - - - 14.1 - 14 77 66
60 6 10
2.05 18 - - - 13.9 - 13 76 64
100 5 20
1.3 18.8 - - - 16.2 - 16 71 55
20 2 2 1
1.25 20 19.82 18.93 18.73 17.5 17.3 17 21 14
4 4 1 √ 2.25 20 19.7 17.91 17.64 15.5 15.3 15 35 25
8 4 2
2.25 20 19.7- 17.91 17.61 15.5 15.3 15 52 39
12 3 4
2.1 20 - - - 15.8 - 15 61 48
16 4 4
2.5 20 - - - 15 - 15 67 55
18 6 3
3.17 20 - - - 13.66 - 13 69 57
20 4 5
2.5 20 - - - 15 - 15 70 59
45 5 9
1.95 20 - - - 16.1 - 16 77 66
22 3 3 1
1.75 22 21.76 20.41 20.19 18.5 18.3 18 27 18
4 4 1
2.35 22 - - - 17.3 - 17 33 23
5 5 1 √ 2.75 22 21.67 19.39 19.11 16.5 16.3 16 39 28
6 2 3
0.955 21.54 - - - 19.63 - 19 41 30
8 4 2
2.25 22 21.7 19.9 19.61 17.5 17.3 17 40 37
10 5 2
2.75 22 - - - 16.5 - 16 55 43
10 2.5 4
1.715 22.23 21.67 19.39 19.08 18.82 16.3 18 54 41
16 4 4
1.715 22.23 - - - 18.82 - 18 64 51
20 4 5
1.85 22 - - - 18.3 - 18 68 56
24 4 6
1.715 22.23 - - - 18.82 - 18 71 59
50 5 10
1.95 22 - - - 18.1 - 18 77 66
24 3 3 1
1.75 24 23.76 22.41 22.17 20.5 20.3 20 25 17
5 5 1
2.75 24 23.76 21.39 21.09 18.5 18.3 18 36 26
10 5 2
2.75 24 23.76 21.39 21.06 18.5 - 18 53 64
40 5 8
2.25 24.3 - - - 19.8 - 19 76 66
55 5 11
1.95 24 - - - 20.1 22.3 20 77 16


公称直径 导程 螺距 头数 左旋规格 螺纹高度 外径 中径 底径 最大加工
直径 		传动效率（%）
最大 最小 最大 最小 最大 最小 塑料螺母 青铜螺母
26 3 3 1
1.75 26 25.76 24.41 24.17 22.5 20.3 22 23 24
5 5 1
2.75 26 25.67 23.39 23.09 20.5 17.3 20 34 35
8 8 1
4.5 26 25.5 21.87 21.49 17 16.4 17 47 33
8 4

2.25 26 25.5 21.87 21.49 17 20.3 16 45 38
10 5 2
2.75 26 25.67 23.39 23.06 20.5 - 20 51 45
16 4 4
2.1 26 - - - 21.8 - 21 60 52
20 4 5
1.63 26.63 - - - 23.37 - 23 64 56
24 4 6
1.85 26 - - - 22.3 - 22 68 65
50 5 10
1.63 26.63 - - - 23.37 - 23 76 66
60 5 12
1.9 26 - - - 22.2 - 22 77 66
75 5 15
1.63 26.63 - - - 23.37 - 23 77 64
28 3 3 1
1.75 28 27.76 26.41 26.17 24.5 22.3 24 22 23
5 5 1 √ 2.75 28 27.67 25.39 25.09 22.5 18.6 22 33 33
8 8 1
4.5 28 27.5 23.87 23.49 19 22.3 18 45 37
10 5 2
2.75 28 27.67 25.39 25.06 22.5 - 22 49 66
65 4.3 15
1.9 28 - - - 24.2 26.2 24 77 14
30 3 3 1
1.75 30 29.76 28.41 28.17 26.5 22.7 26 21 25

6 6 1
3.5 30 29.63 26.88 26.55 23 18.6 22 36 37
10 10 1
5.5 30 29.47 24.85 24.45 19 22.7 19 49 39
12 6 2
3.5 30 29.63 26.88 26.51 23 - 22 52 50
28 4 7
1.75 30 -
- 26.5 - 26 68 64
50 5 10
2.25 29.8 - - - 25.3 - 25 76 66
70 5 14
1.9 30 -
- 26.2 28.2 26 77 13
32 3 3 1
1.75 32 31.76 30.5 30.25 28.5 26.2 28 20 20

5 5 1
2.75 32 31.67 29.39 29.09 26.5 25.2 26 29 24
6 6 1 √ 3.5 32 31.63 28.88 28.55 25 23.56 25 34 38
12 6 2
3.5 32 31.63 28.88 28.51 25 - 23 50 48
20 4 5
2.1 32 - - - 27.9 - 27 61 56
75 5 15
1.9 32 -
- 28.2 - 28 77 66
36 6 6 1
3.5 36 35.63 32.88 32.55 29 - 28 31 22
12 6 2
3.5 36 35.63 32.88 32.51 29 28.7 28 47 35
200 5 40
1.3 36 - - - 33.4 - 33 71 55
40 7 7 1 √ 4 40 39.58 36.38 36.02 32 31.6 31 32 22
14 7 2
4 40 39.58 36.38 38.98 32 31.6 31 48 36
44 7 7 1
4 44 43.58 40.38 40.02 36 35.6 35 30 21
12 12 1
6.5 44 43.4 37.84 37.42 31 30.6 30 44 32
14 7 2
4 44 43.58 40.38 39.98 36 35.6 35 46 34
50 8 8 1 √ 4.5 50 49.55 45.87 45.47 41 40.5 40 30 21
12 12 1
6.5 50 49.4 43.84 43.37 37 36.5 36 40 29
55 9 9 1
5 55 54.5 50.36 49.94 45 44.5 44 31 21
14 14 1
8 55 54.33 47.92 47.32 39 38.5 38 42 30
60 9 9 1
5 60 59.5 55.36 54.94 50 49.5 49 29 20
14 14 1
8 60 59.33 52.92 52.32 44 43.5 43 39 28
70 10 10 1
5.5 70 59.5 64.85 64.43 59 58.5 58 27 19
16 16 1
9 70 59.33 61.81 61.28 52 51.5 51 39 28
80 10 10 1
5.5 80 69.47 74.85 74.43 69 68.5 68 25 17
16 16 1
9 80 69.29 71.81 71.28 62 61.5 61 35 25
90 12 12 1
6.5 90 79.47 83.84 83.37 77 76.5 76 26 18
18 18 1
10 90 79.29 80.8 80.24 70 69.1 69 35 25
100 12 12 1
6.5 100 99.4 93.84 93.34 87 86.22 86 24 16
16 10 1
9 100 99.29 91.91 91.25 82 78.71 78 30 21
20 20 1
11 100 99.15 89.79 89.19 78 77.04 77 35 25
120 14 14 1
8 120 119.3 112.8 112.3 104 103.2 100 23 16
16 16 1
9 120 119.3 111.8 111.3 102 98.71 98 26 18
22 22 1
12 120 119.1 108.8 108.2 96 94.99 94 33 23
