SFNH/SFH (DIN 69051 FORM B) 转造级系列滚珠丝杠

产品介绍

由于该机运送货物的台板需反复使用，所以很少单台使用，而是与各种专机如顶升平移机，顶升转位机等配套构成水平或垂直循环系统。它采用特制的，经表面处理的挤压铝合金型材作为导轨，使自流式输送系统在输送过程中具有非常好的稳定性和持久性，适合产品大批量连续生产。同时自流式输送系统灵活、多样化的设计使它具备多功能的特性。

产品特点
1、链式流水线是以链条作为牵引和承载体输送物料，链条可以采用普通的套筒滚子输送链，也可采用其它各种特种链条;
2、输送能力大，可承载较大的载荷;
3、输送速度准确稳定，能保证精确的同步输送;
4、易于实现积放输送，可用做装配生产线或作为物料的储存输送;
5、可在各种恶劣的环境（高温、粉尘）下工作，性能可靠;A、采用特制铝型材制作，易于安装;B、结构美观，实用噪音低;C、多功能，自动化程度高。

参数介绍

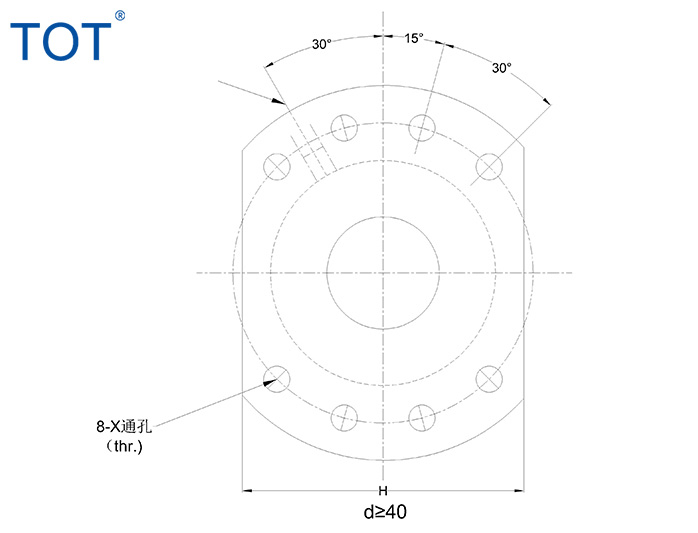

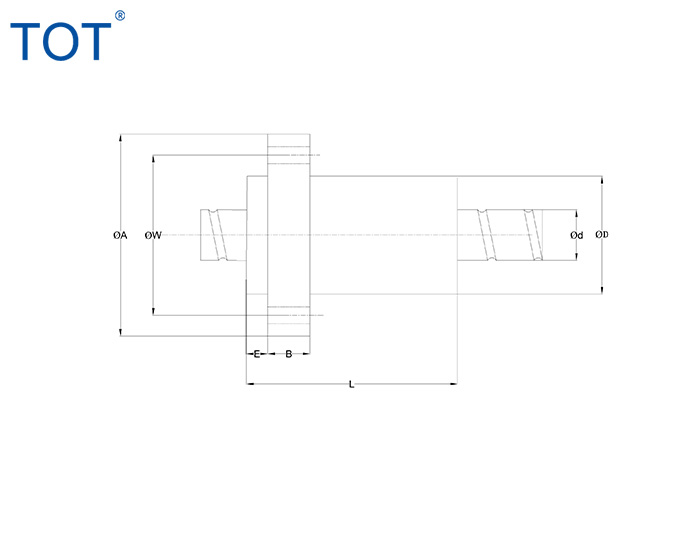

SFNH/SFH (DIN 69051 FORM B) 转造级系列规格尺寸表(单位：mm)
型号	轴径 d	导程 I	珠径 Da	螺母尺寸										动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
型号	轴径 d	导程 I	珠径 Da	D	A	E	B	L	W	H	X	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
SFH01205-2.8 ★	12	5	2.5	24	40	5	10	30	32	30	4.5		2.8x1	661	1316	19
SFH01210-2.8 ★		10	2.5	24	40	5	10	45	32	30	4.5		2.8x1	642	1287	19
SFH01605-3.8 ★	15	5	2.778	28	48	5	10	37	38	40	5.5	M6	3.8x1	1112	2507	30
SFH01610-2.8 ★		10	2.778	28	48	5	10	45	38	40	5.5	M6	2.8x1	839	1821	23
SFH01616-1.8 ★		16	2.778	28	48	5	10	45	38	40	5.5	M6	1.8x1	552	1137	14
SFH01616-2.8 ★		16	2.778	28	48	5	10	61	38	40	5.5	M6	2.8x1	808	1769	22
SFH01620-1.8 ★		20	2.778	28	48	7	10	58	38	40	5.5	M6	1.8x1	554	1170	14
SFH02005-3.8 ★	20	5	3.175	36	58	7	10	37	47	44	6.6	M6	3.8x1	1484	3681	37
SFH02010-3.8 ★		10	3.175	36	58	7	10	55	47	44	6.6	M6	3.8x1	1516	3833	40
SFH02020-1.8 ★		20	3.175	36	58	7	10	54	47	44	6.6	M6	1.8x1	764	1758	19
SFH02020-2.8 ★		20	3.175	36	58	7	10	74	47	44	6.6	M6	2.8x1	1118	2734	29
SFH02505-3.8 ★	25	5	3.175	40	62	7	10	37	51	48	6.6	M6	3.8x1	1650	4658	43
SFH02510-3.8 ★		10	3.175	40	62	7	12	55	51	48	6.6	M6	3.8x1	1638	4633	45
SFH02525-1.8 ★		25	3.175	40	62	7	12	64	51	48	6.6	M6	1.8x1	843	2199	22
SFH02525-2.8 ★		25	3.175	40	62	7	12	89	51	48	6.6	M6	2.8x1	1232	3421	34
SFH03205-3.8	32	5	3.175	50	80	9	12	37	65	62	9	M6	3.8x1	1839	6026	51
SFH03210-3.8	31	10	3.969	50	80	9	12	57	65	62	9	M6	3.8x1	2460	7255	55
SFH03220-2.8		20	3.969	50	80	9	12	76	65	62	9	M6	2.8x1	1907	5482	43
SFH03232-1.8		32	3.969	50	80	9	12	80	65	62	9	M6	1.8x1	1257	3426	27
SFH03232-2.8		32	3.969	50	80	9	12	112	65	62	9	M6	2.8x1	1838	5329	42
SFH04005-3.8	40	5	3.175	63	93	9	15	42	78	70	9	M8	3.8x1	2018	7589	60
SFH04010-3.8	38	10	6.35	63	93	9	14	60	78	70	9	M8	3.8x1	5035	13943	67
SFH04020-2.8		20	6.35	63	93	9	14	80	78	70	9	M8	2.8x1	3959	10715	54
SFH04040-1.8		40	6.35	63	93	9	14	98	78	70	9	M8	1.8x1	2585	6648	34
SFH04040-2.8		40	6.35	63	93	9	14	138	78	70	9	M8	2.8x1	3780	10341	52
SFH05005-3.8	50	5	3.175	75	110	10.5	15	42	93	85	11	M8	3.8x1	2207	9542	68
SFH05010-3.8	48	10	6.35	75	110	10.5	18	60	93	85	11	M8	3.8x1	5638	17852	79
SFH05020-3.8		20	6.35	75	110	10.5	18	100	93	85	11	M8	3.8x1	5749	18485	87
SFH05050-1.8		50	6.35	75	110	10.5	18	120	93	85	11	M8	1.8x1	2946	8749	42
SFH05050-2.8		50	6.35	75	110	10.5	18	170	93	85	11	M8	2.8x1	4308	13610	65
※ 有标注★记号者可制作 SFNH 滑台专用规范。
