主营产品 - 滚珠丝杠 - SFNI/SFI 转造级系列滚珠丝杠

SFNI/SFI 转造级系列滚珠丝杠

产品介绍

链板流水线可分为∶节拍运行、匀速运行;结构形式可分为∶直线式、斜坡式、分体式、弯道式、混合式。广泛应用于家电、机器、物流、食品等行业。并可根据使用要求定制，此线运行平稳，无须工装板，能使大型家电、机车等在线上装配生产，也应用于重物的物流，应用场合广泛。
1、链板输送机的输送面平坦光滑，摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包。
2、链板有不锈钢和工程塑料等材质，规格品种繁多，可根据输送物料和工艺要求选用，能满足各行各业不同的需求。

3、输送能力大，可承载较大的载荷，如用于电动车、摩托车、发电机等行业;
4、输送速度准确稳定，能保证精确的同步输送。
5、链板输送机一般都可以直接用水冲洗或直接浸泡在水中。设备清洁方便，能满足食品、饮料行业对卫生的要求。
6、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送。
7、设备结构简单，维护方便

参数介绍

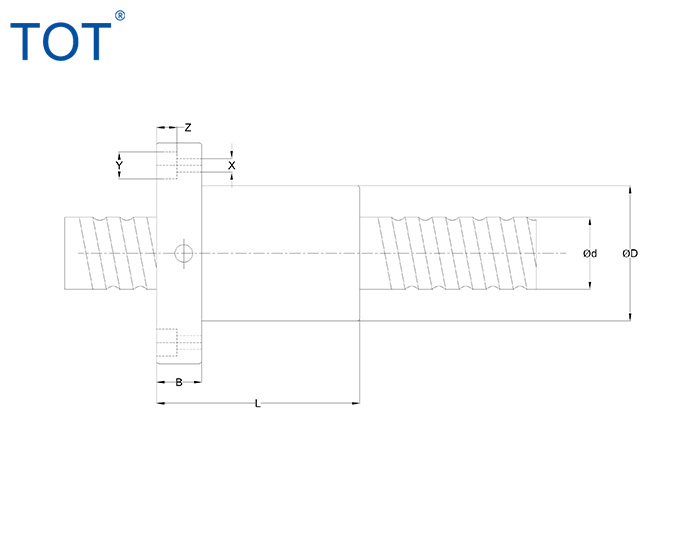

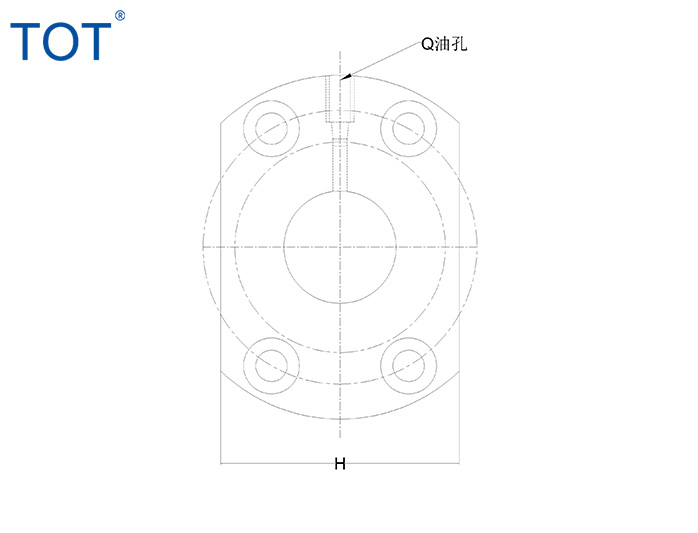

SFNI/SFI 转造级系列规格尺寸表(单位 : mm)
型号	轴径 d	导程 I	珠径 Da	螺母尺寸											动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
型号	轴径 d	导程 I	珠径 Da	D	A	B	L	W	H	X	Y	Z	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
SFNI01605-4 ☆	16	5	3.175	30	49	10	45	39	34	4.5	8	4.5	M6	1x4	1380	3052	33
SFNI01610-3		10	3.175	34	58	10	57	45	34	5.5	9.5	5.5	M6	1x3	1103	2401	27
SFNI02005-4 ☆	20	5	3.175	34	57	11	51	45	40	5.5	9.5	5.5	M6	1x4	1551	3875	39
SFNI02505-4 ☆	25	5	3.175	40	63	11	51	51	46	5.5	9.5	5.5	M8	1x4	1724	4904	45
SFNI02510-4		10	4.762	46	72	12	80	58	52	6.5	11	6.5	M6	1x4	2954	7295	51
SFNI03205-4 ☆	32	5	3.175	46	72	12	52	58	52	6.5	11	6.5	M8	1x4	1922	6343	52
SFNI03210-4 ☆		10	6.35	54	88	15	85	70	62	9	14	8.5	M8	1x4	4805	12208	62
SFNI04005-4 ☆	40	5	3.175	56	90	15	55	72	64	9	14	8.5	M8	1x4	2110	7988	59
SFNI04010-4 ☆		10	6.35	62	104	18	88	82	70	11	17.5	11	M8	1x4	5399	15500	72
SFNI05010-4 ☆	50	10	6.35	72	114	18	88	92	82	11	17.5	11	M8	1x4	6004	19614	83
SFNI06310-4	63	10	6.35	85	131	22	93	107	95	14	20	13	M8	1x4	6719	25358	95
SFNI08010-4	80	10	6.35	105	150	22	93	127	115	14	20	13	M8	1x4	7346	31953	109
SFI01604-4	16	4	2.381	30	49	10	45	39	34	4.5	8	4.5	M6	1x4	973	2406	32
SFI02004-4	20	4	2.381	34	57	11	46	45	40	5.5	9.5	5.5	M6	1x4	1066	2987	37
SFI0205T-4		5.08	3.175	34	57	11	51	45	40	5.5	9.5	5.5	M6	1x4	1550	3875	39
SFI02504-4	25	4	2.381	40	63	11	46	51	46	5.5	9.5	5.5	M6	1x4	1180	3795	43
SFI0255T-4		5.08	3.175	40	63	11	51	51	46	5.5	9.5	5.5	M8	1x4	1724	4903	45
SFI03204-4	32	4	2.381	46	72	12	47	58	52	6.5	11	6.5	M6	1x4	1296	4838	49
