SFNU/SFU (DIN 69051 FORM B) 转造级系列滚珠丝杠

产品介绍

一、皮带流水线技术参数：
1、流水线导轨：采用40*80*2.0mm铝合金型材加工制作。
2、流水线支架：采用40*40*1.5mm铝合金型材加工制作。
3、工作台板：采用厚20mm密度板制作，表面贴2.0mm防静电皮。
4、工艺看板：采用1.2mm亚克力板加工制作（透明绿色/套）。
5、调节脚杯：采用M12碳钢螺杆配￠60mm脚垫制作（表面镀锌）。
6、输送皮带：采用2.0ｍｍＰＶＣ防静电皮带（表面绿色）。
7、传动滚筒：主动轴采用￠110mm轴承钢制作；表面滚花；配NSK机械轴承。
8、张紧滚筒：采用￠60mm无缝钢管精密加工制作。
9、流水线托辊：采用￠25mm无缝钢管加工制作（表面镀锌）。
10、输送带托板：采用1.2mm镀锌钢板折弯加工制作配螺丝紧固。
11、动力电机：采用CPG晟邦调速电机220V 750W（台湾品牌）。
12、变频调速器：采用SANCHINA三碁变频器 750W （台湾品牌）。
13、照明电器：采用LED节能灯　L=1000mm（单管）。
14、电源插座：采用三插五孔电源插座（鸿雁品牌）
15、压缩气管：采用￠22mm钢管加工制作（表面镀锌）。
16、指示运行灯：采用德力西品牌。
17、旋转开关：采用德力西品牌。
18、控制柜：采用德力西品牌。

二、皮带流水线特点
1、目标管理：产能目标化，由专业工程人员把产品的每个单元进行目标产能设定管理。
2、时间管理：时间定量化，由专业工程人员把产品的每个单元（工序）进行目标操作时间的设定。
3、成品出产快，质量问题反应迅速，零批量品质事故；
4、质量有保证，产品统一化管理。

参数介绍

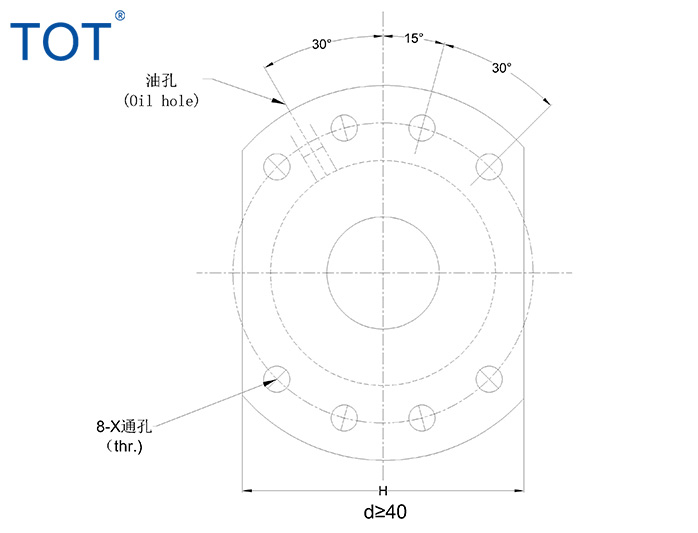

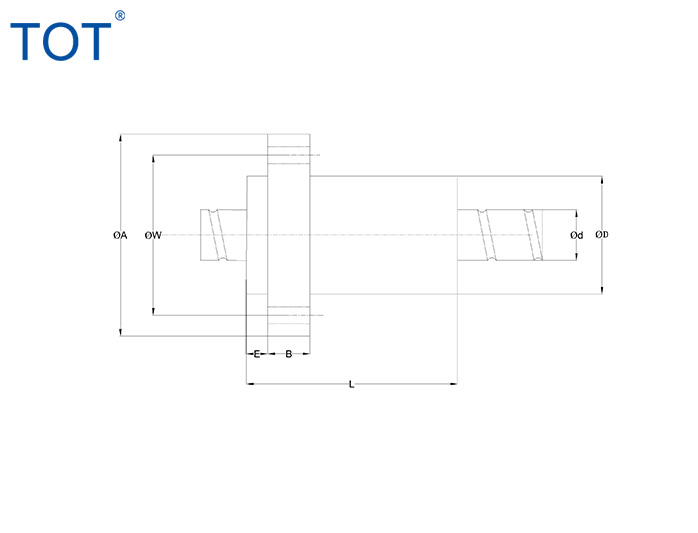

SFNU/SFU (DIN 69051 FORM B) 转造级系列规格尺寸表(单位 : mm)
型号	轴径 d	导程 I	珠径 Da	螺母尺寸									动额定负荷 Ca	静额定负荷Coa	刚性 kgf μm
型号	轴径 d	导程 I	珠径 Da	D	A	B	L	W	H	X	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf μm
SFNU01605-4 ☆	16	5	3.175	28	48	10	45	38	40	5.5	M6	1x4	1380	3052	32
SFNU01610-3		10	3.175	28	48	10	57	38	40	5.5	M6	1x3	1103	2401	26
SFNU02005-4 ☆	20	5	3.175	36	58	10	51	47	44	6.6	M6	1x4	1551	3875	39
SFNU02505-4 ☆	25	5	3.175	40	62	10	51	51	48	6.6	M6	1x4	1724	4904	45
SFNU02510-4		10	4.762	40	62	12	80	51	48	6.6	M6	1x4	2954	7295	50
SFNU03205-4 ☆	32	5	3.175	50	80	12	52	65	62	9	M6	1x4	1922	6343	54
SFNU03210-4 ☆		10	6.35	50	80	12	85	65	62	9	M6	1x4	4805	12208	61
SFNU04005-4 ☆	40	5	3.175	63	93	14	55	78	70	9	M8	1x4	2110	7988	63
SFNU04010-4 ☆		10	6.35	63	93	14	88	78	70	9	M8	1x4	5399	15500	73
SFNU05010-4 ☆	50	10	6.35	75	110	16	88	93	85	11	M8	1x4	6004	19614	85
SFNU06310-4	63	10	6.35	90	125	18	93	108	95	11	M8	1x4	6719	25358	99
SFNU08010-4	80	10	6.35	105	145	20	93	125	110	13.5	M8	1x4	7346	31953	109
SFU01204-4	12	4	2.5	24	40	10	40	32	30	4.5		1x4	902	1884	26
SFU01604-4	16	4	2.381	28	48	10	40	38	40	5.5	M6	1x4	973	2406	32
SFU02004-4	20	4	2.381	36	58	10	42	47	44	6.6	M6	1x4	1066	2987	38
SFU02504-4	25	4	2.381	40	62	10	42	51	48	6.6	M6	1x4	1180	3795	43
SFU02506-4		6	3.969	40	62	10	54	51	48	6.6	M6	1x4	2318	6057	47
SFU02508-4		8	4.762	40	62	10	63	51	48	6.6	M6	1x4	2963	7313	49
SFU03204-4	32	4	2.381	50	80	12	44	65	62	9	M6	1x4	1296	4838	51
SFU03206-4		6	3.969	50	80	12	57	65	62	9	M6	1x4	2632	7979	57
SFU03208-4		8	4.762	50	80	12	65	65	62	9	M6	1x4	3387	9622	60
SFU04006-4	40	6	3.969	63	93	14	60	78	70	9	M6	1x4	2873	9913	66
SFU04008-4		8	4.762	63	93	14	67	78	70	9	M6	1x4	3712	11947	70
SFU05020-4	50	20	7.144	75	110	16	138	93	85	11	M8	1x4	7142	22588	94
SFU06320-4	63	20	9.525	95	135	20	149	115	100	13.5	M8	1x4	11444	36653	112
SFU08020-4	80	20	9.525	125	165	25	154	145	130	13.5	M8	1x4	12911	47747	138
SFU10020-4	100	20	9.525	150	202	30	180	170	155	17.5	M8	1x4	14303	60698	162
