SFV 转造级系列滚珠丝杠

产品介绍

1、根据驱动形式可分为∶无动力滚筒输送机、动力滚筒输送机、积放式滚筒输送机。动力滚筒输送机所用的驱动方式有∶电动滚筒驱动和电机减速机驱动。滚筒机的输送速度有定速和调速两种，调速又可分为∶电子调速、变频调速和机械调速。
2、根据不同的输送形式可分为∶直线型滚筒线、转弯滚筒线、斜坡滚筒线、分流式（道岔式）滚筒线、鼎升移载式滚筒机、鼎升旋转式滚筒机等。
3、根据所用辊筒的材质可分为∶不锈钢、工程塑料、铝合金、碳钢。辊筒的表面处理有∶镀锌、镀铬、铸胶、热塑胶、聚氨脂。
4、根据所用机架材质有∶不锈钢、铝型材、碳钢（一般表面喷塑、喷漆、烤漆处理）。

滚筒流水线特点∶
1、滚筒流水线可以沿着水平或者较小的倾斜角输送具有平直底部的成件物品，如板、管、型材、托盘以及各种平底工件;对于非平底物料以及柔性物料可以借助托盘或者其他平底容器来实现输送;
2、滚筒流水线与其他输送成件物料的输送机相比，除了具有结构简单、运转可靠、维护方便、经济、节能等特点外，最突出就是他与生产工艺过程能很好的衔接和配套，并有功能的多样性。

参数介绍

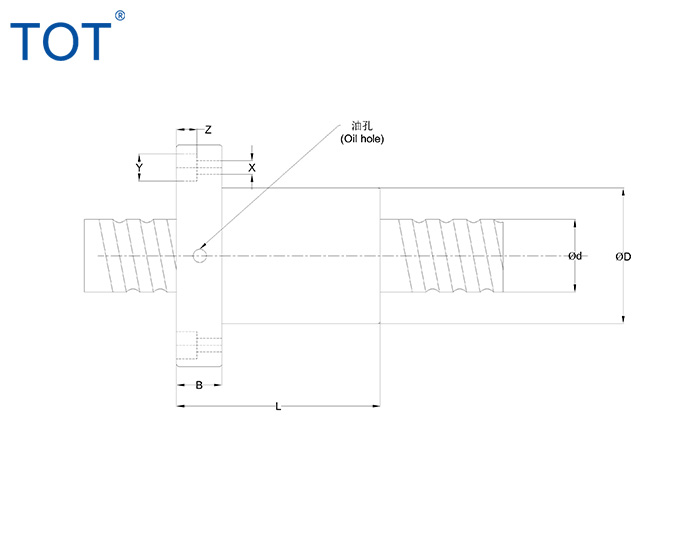

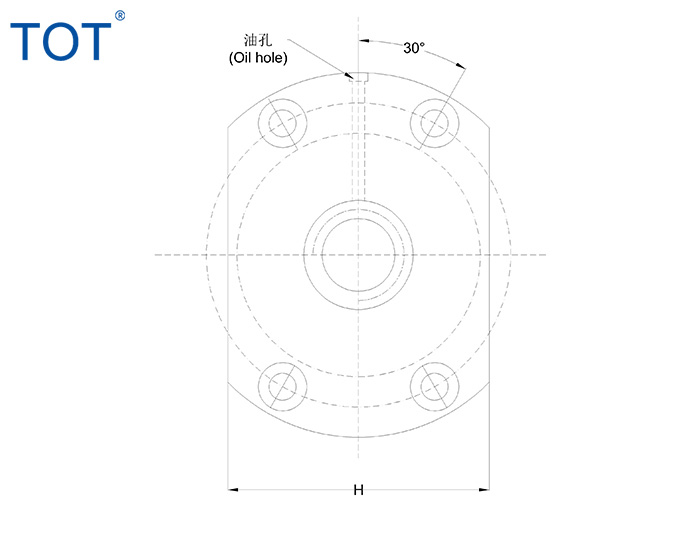

SFV 转造级系列规格尺寸表(单位 : mm)
型号	轴径 d	导程 I	珠径 Da	螺母尺寸											动额定负荷 Ca	静额定负荷Coa	刚性 kgf μm
型号	轴径 d	导程 I	珠径 Da	D	A	B	L	W	H	X	Y	Z	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf μm
SFV01205-2.8	12	5	2.5	30	50	10	42	40	32	4.5	8	4.5	M6	2.8x1	661	1316	19
SFV01210-2.7		10	2.5	30	50	10	53	40	32	4.5	8	4.5	M6	2.7x1	623	1241	18
SFV01604-3.8	16	4	2.381	34	57	11	45	45	34	5.5	9.5	5.5	M6	3.8x1	931	2285	31
SFV01605-4.8		5	3.175	40	63	11	58	51	42	5.5	9.5	5.5	M6	4.8x1	1614	3662	40
SFV01610-2.7		10	3.175	40	63	11	56	51	42	5.5	9.5	5.5	M6	2.7x1	1008	2161	24
SFV02004-4.8	20	4	2.381	40	60	10	50	50	40	4.5	8	4	M6	4.8x1	1247	3584	45
SFV02005-4.8		5	3.175	44	67	11	57	55	52	5.5	9.5	5.5	M6	4.8x1	1814	4650	47
SFV02020-1.8		20	3.175	46	74	13	70	59	46	6.6	11	6.5	M6	1.8x1	764	1758	19
SFV02505-4.8	25	5	3.175	50	73	11	55	61	52	5.5	9.5	5.5	M8	4.8x1	2017	5884	56
SFV02525-1.8		25	3.175	50	73	13	83	61	52	5.5	9.5	5.5	M8	1.8x1	843	2199	22
SFV03204-4.8	32	4	2.381	54	81	12	50	67	64	6.6	11	6.5	M6	4.8x1	1517	5806	62
SFV03205-4.8		5	3.175	58	85	12	56	71	64	6.6	11	6.5	M8	4.8x1	2249	7612	66
SFV03210-4.8		10	6.35	74	108	15	96	90	82	9	14	9	M8	4.8x1	5620	14649	76
SFV04005-4.8	40	5	3.175	67	101	15	59	83	72	9	14	8.5	M8	4.8x1	2468	9586	76
SFV04010-4.8		10	6.35	82	124	18	100	102	94	11	17.5	11	M8	4.8x1	6316	18600	90
SFV04020-2.7		20	6.35	82	124	18	100	102	90	11	17.5	11	M8	2.7x1	3935	10893	56
SFV05005-4.8	50	5	3.175	80	114	15	60	96	82	9	14	8.5	M8	4.8x1	2698	12053	87
SFV05010-4.8		10	6.35	93	135	16	93	113	98	11	17.5	11	M8	4.8x1	7023	23537	106
SFV05020-2.7		20	9.525	105	152	28	121	128	110	14	20	13	M8	2.7x1	7336	19700	68
SFV06310-4.8	63	10	6.35	108	154	22	105	130	110	14	20	13	M8	4.8x1	7860	30430	126
SFV06320-2.7		20	9.525	122	180	28	120	150	130	18	26	17.5	M8	2.7x1	8162	24741	80
SFV08010-4.8	80	10	6.35	130	176	22	105	152	132	14	20	13	M8	4.8x1	8593	38344	145
SFV08020-4.8		20	9.525	143	204	28	180	172	148	18	26	18	M8	4.8x1	15103	57296	168
SFV08020-7.6		20	9.525	143	204	28	240	172	148	18	26	18	M8	3.8x2	22423	90719	260
