主营产品 - 滚珠丝杠 - SFY 转造级系列滚珠丝杠

SFY 转造级系列滚珠丝杠

产品介绍

用途:托盘式输送模组是一种由顶升模组、平移模组、转角模组、升降模组、阻挡模组、托盘等套系列模组组成的；
高强度材质精制而成，使用寿命长，少维护；

程式: 人机界面,智能控制,客户可根椐生产要求来调整程序的参数。

参数介绍

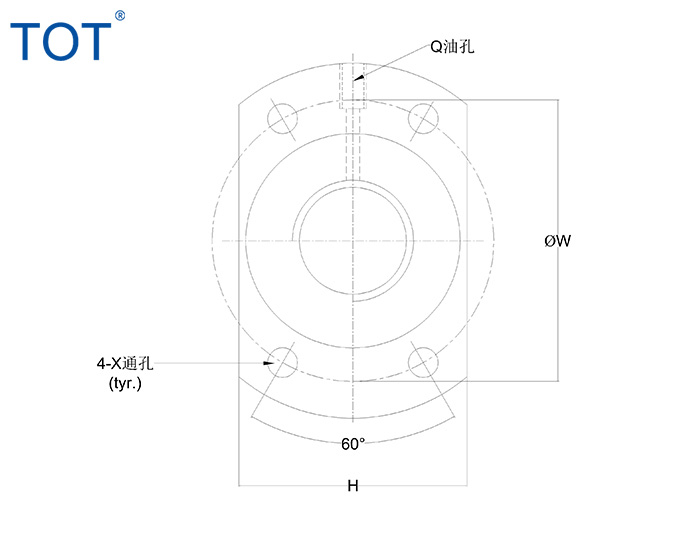

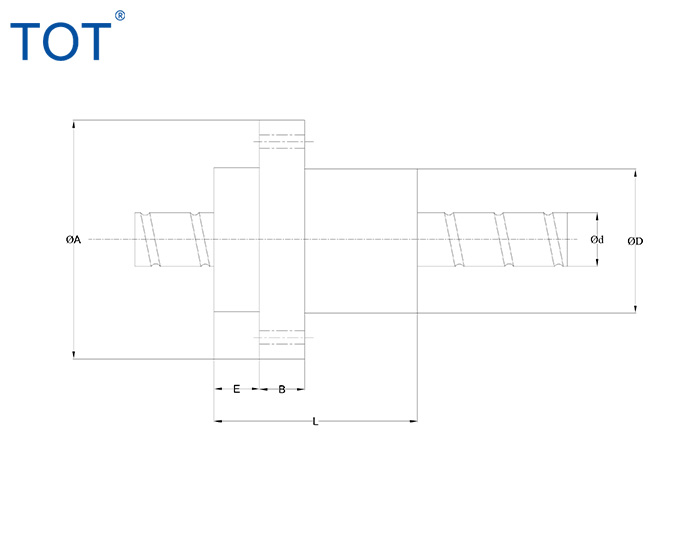

SFY 转造级系列规格尺寸表(单位 : mm)
一倍导程公称型号	轴径 d	导程 I	珠径 Da	螺母尺寸										动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
一倍导程公称型号	轴径 d	导程 I	珠径 Da	D	A	E	B	L	W	H	X	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
SFY01616-3.6	16	16	2.778	32	53	10.1	10	45	42	34	4.5	M6	1.8x2	1073	2551	31
SFY02020-3.6	20	20	3.175	39	62	13	10	52	50	41	5.5	M6	1.8x2	1387	3515	37
SFY02525-3.6	25	25	3.969	47	74	15	12	64	60	49	6.6	M6	1.8x2	2074	5494	45
SFY03232-3.6	32	32	4.762	58	92	17	12	78	74	60	9	M6	1.8x2	3021	8690	58
SFY04040-3.6	40	40	6.35	73	114	19.5	15	99	93	75	11	M6	1.8x2	4831	14062	70
SFY05050-3.6	50	50	7.938	90	135	21.5	20	117	112	92	14	M6	1.8x2	7220	21974	86
二倍导程公称型号	轴径 d	导程 I	珠径 Da	螺母尺寸										动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
二倍导程公称型号	轴径 d	导程 I	珠径 Da	D	A	E	B	L	W	H	X	Q	n	动额定负荷 Ca	静额定负荷Coa	刚性 kgf/μm
SFY01632-1.6	16	32	2.778	32	53	10.1	10	42.5	42	34	4.5	M6	0.8x2	493	1116	11
SFY02040-1.6	20	40	3.175	39	62	13	10	48	50	41	5.5	M6	0.8x2	653	1597	15
SFY02550-1.6	25	50	3.969	47	74	15	12	58	60	49	6.6	M6	0.8x2	976	2495	19
SFY03264-1.6	32	64	4.762	58	92	17	12	71	74	60	9	M6	0.8x2	1374	3571	22
SFY04080-1.6	40	80	6.35	73	114	19.5	15	90	93	75	11	M6	0.8x2	2273	6387	29
SFY050100-1.6	50	100	7.938	90	135	21.5	20	111	112	92	14	M6	0.8x2	3398	9980	35
