主营产品 - 滚珠丝杠 - SFA 转造级系列滚珠丝杠

SFA 转造级系列滚珠丝杠

产品介绍

  • 用途:电子行业装配用，主要针对PCB板上零部件的组装；

  • 通过振动盘排列零部件，可通过更换震动盘来实现多机种插件；

  • 可选配CCD抓取定位系统，实现高精度精准组装；

  • 程式: 人机界面,智能控制,客户可根椐生产要求来调整程序的参数。

参数介绍

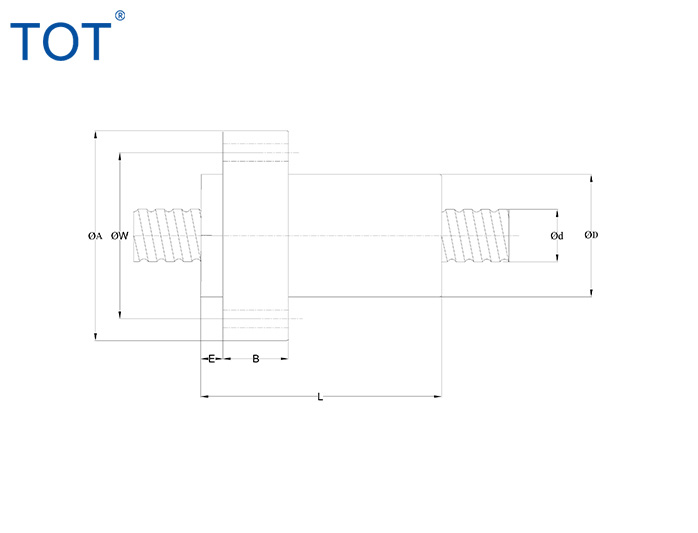

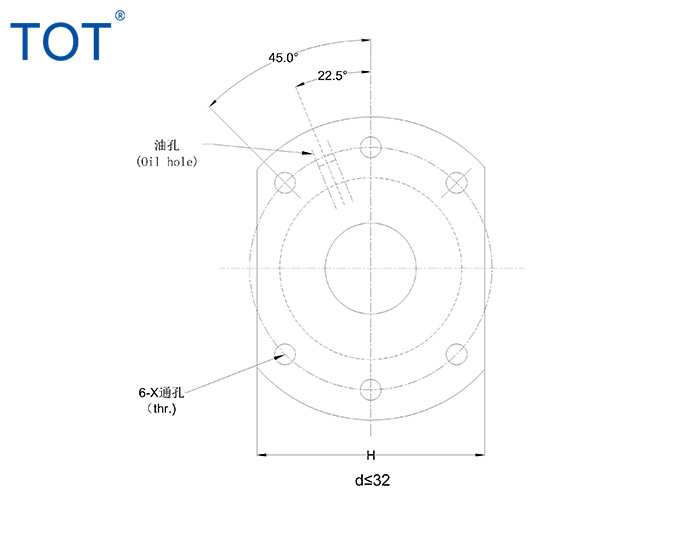

SFA 转造级系列规格尺寸表(单位 : mm)
型号 轴径
d

导程

I

珠径
Da

螺母

尺寸D

A E B L W H X Q n 滾珠螺母额定负荷 刚性 kgf/ μm
Ca (kgf) Coa (kgf)
SFA1205-2.8 12 5 2.5 24 40 5 10 30 32 30 4.5
2.8×1 661 1316 19
SFA1210-2.8
10 2.5 24 40 5 10 42 32 30 4.5
2.8×1 642 1287 19
SFA1605-3.8 15 5 2.778 28 48 5 10 31 38 40 5.5 M6 3.8×1 1112 2507 30
SFA1610-2.8
10 2.778 28 48 5 10 42 38 40 5.5 M6 2.8×1 839 1821 23
SFA1616-1.8
16 2.778 28 48 5 10 43 38 40 5.5 M6 1.8×1 552 1137 14
SFA1616-2.8
16 2.778 28 48 5 10 59 38 40 5.5 M6 2.8×1 808 1769 22
SFA1620-1.8
20 2.778 28 48 5 10 50 38 40 5.5 M6 1.8×1 554 1170 14
SFA1630-1.8
30 2.778 28 48 7 10 70 38 40 5.5 M6 1.8×1 534 1195 14
SFA2005-3.8 20 5 3.175 36 58 7 10 33 47 44 6.6 M6 3.8×1 1484 3681 37
SFA2010-3.8
10 3.175 36 58 7 10 52 47 44 6.6 M6 3.8×1 1516 3833 40
SFA2020-1.8
20 3.175 36 58 7 10 52 47 44 6.6 M6 1.8×1 764 1758 19
SFA2020-2.8
20 3.175 36 58 7 10 72 47 44 6.6 M6 2.8×1 1118 2734 29
SFA2505-3.8 25 5 3.175 40 62 7 10 33 51 48 6.6 M6 3.8×1 1650 4658 43
SFA2510-3.8
10 3.175 40 62 7 12 52 51 48 6.6 M6 3.8×1 1638 4633 45
SFA2525-1.8
25 3.175 40 62 7 12 60 51 48 6.6 M6 1.8×1 843 2199 22
SFA2525-2.8
25 3.175 40 62 7 12 85 51 48 6.6 M6 2.8×1 1232 3421 34
SFA3205-3.8 32 5 3.175 50 80 9 12 35 65 62 9 M6 3.8×1 1839 6026 51
SFA3210-3.8 31 10 3.969 50 80 9 12 53 65 62 9 M6 3.8×1 2460 7255 55
SFA3220-2.8
20 3.969 50 80 9 12 72 65 62 9 M6 2.8×1 1907 5482 43
SFA3232-1.8
32 3.969 50 80 9 12 78 65 62 9 M6 1.8×1 1257 3426 27
SFA3232-2.8
32 3.969 50 80 9 12 110 65 62 9 M6 2.8×1 1838 5329 42
SFA4005-3.8 40 5 3.175 63 93 9 14 39 78 70 9 M8 3.8×1 2018 7589 60
SFA4010-3.8 38 10 6.35 63 93 9 14 57 78 70 9 M8 3.8×1 5035 13943 67
SFA4020-2.8
20 6.35 63 93 9 14 78 78 70 9 M8 2.8×1 3959 10715 54
SFA4040-1.8
40 6.35 63 93 9 14 96 78 70 9 M8 1.8×1 2585 6648 34
SFA4040-2.8
40 6.35 63 93 9 14 136 78 70 9 M8 2.8×1 3780 10341 52
SFA5005-3.8 50 5 3.175 75 110 10.5 15 42 93 85 11 M8 3.8×1 2207 9542 68
SFA5010-3.8 48 10 6.35 75 110 10.5 18 57 93 85 11 M8 3.8×1 5638 17852 79
SFA5020-3.8
20 6.35 75 110 10.5 18 98 93 85 11 M8 3.8×1 5749 18485 87
SFA5050-1.8
50 6.35 75 110 10.5 18 117 93 85 11 M8 1.8×1 2946 8749 42
SFA5050-2.8
50 6.35 75 110 10.5 18 167 93 85 11 M8 2.8×1 4308 13610 65
